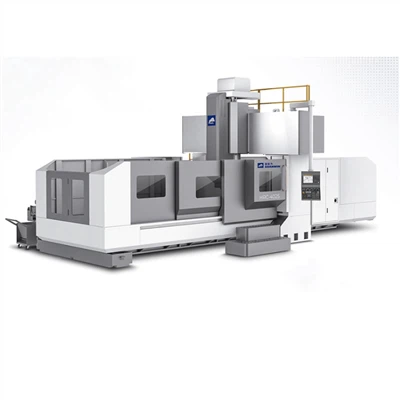

Integruota portalo sijos konstrukcija, didelis tvirtumas ir didelio tikslumo sulaikymas. Skersinės sijos linijinis bėgis yra pakopinis, o tai efektyviai padidina bendrą mašinos galvutės standumą. Visos judančios ašys naudoja didelio standumo rutulinius kreipiamuosius bėgius.
Didelio sukimo momento variklis yra tiesiogiai integruotas su velenu, taip sumažinant galios nuostolius. Todėl apdorojimo efektyvumas yra labai puikus. Aušinimo būdas tiesioginis aušinimo skysčio įpurškimas guoliams sumažina šiluminę deformaciją vienu metu aušindamas variklį ir pagrindą, užtikrindamas apdorojimo kokybę.
Peržiūrėkite toliau pateiktas mūsų HNN serijos specifikacijas ir susisiekite su mumis, kad padėtų nustatyti jūsų programai tinkamą mechaninį presą.
Techniniai duomenys
| PREKĖ | VIENETAS | HNN-1510 | HNN-1613 | HNN-2012 | HNN-3016 | |
| Kontrolė | Valdiklis | GOANWIN / MITSUBISHI / FANUC | ||||
| Veleno variklio galia | kw | 11 | 11 | 11 | 15 | |
| Trijų ašių variklio galia | kw | 3.0/3.0/3.0 | 4.5/4.5/4.5 | 4.5/4.5/4.5 | 5.5/5.5/5.5 | |
| Insultas | X ašies judėjimas | Mm | 1500 | 1600 | 2000 | 3000 |
| Y ašies judėjimas | mm | 1000 | 1300 | 1200 | 1650 | |
| Judėjimas Z ašimi | mm | 500 | 600 | 500 | 700 | |
| Atstumas nuo veleno centro iki darbastalio | mm | 200-700 | 200-800 | 200-800 | 150-850 | |
| Portalo plotis | Mm | 1050 | 1400 | 1520 | 2520 | |
| Trijų ašių takelis | Trasos dizainas | Trijų ašių volelis | ||||
| Trasos plotis | mm | 45/45/45 | 45/45/45 | 45/55/55 | 45/45/45 | |
| Varžto skersmuo | X 50 / YZ 40 | 50/50/50 | 50/50/50 | 63/50/50 | ||
| Sraigto žingsnis | 10/10/10 | 10/10/10 | 10/10/10 | 12/10/10 | ||
| Verpstė | Veleno stilius (standartinė konfigūracija) | BT40/BT50 | BT40/BT50 | BT40/BT50 | BT40/BT50 | |
| Veleno stilius (neprivaloma) | BBT40 HSK-A63 | |||||
| Veleno skersmuo | Ø150 | Ø150 | Ø150 | Ø155 | ||
| Pagrindinio veleno perdavimo režimas (standartinė konfigūracija) | Tiesioginis tipas | |||||
| Pagrindinio veleno perdavimo režimas (pasirinktinai) | Diržinė pavara | |||||
| Suklio greitis (standartinė konfigūracija) | aps./min | 8000 | 8000 | 8000 | 8000 | |
| Veleno greitis (pasirinktinai) | aps./min | 12000/18000 | 12000/18000 | 12000/18000 | 12000/18000 | |
| Veleno variklio galia | N/m | 52 | 52 | 52 | 52 | |
| Pašaras | X/Y/Z ašies greitasis padavimas | m/min | 15/15/15 | 15/15/15 | 15/15/15 | 15/15/15 |
| Min. XYZ ašies nustatymo vienetas | 0.001 | 0.001 | 0.001 | 0.001 | ||
| Tiekimo norma | m/min | 10 | 10 | 10 | 10 | |
| Darbo stalas | Darbo stalo dydis | mm | 1600x900 | 1700x1200 | 2100x1000 | 3100x1400 |
| T formos griovelis (plotis * skaičius) | mm | 5-18x165 | 5-18x140 | 5-18x140 | 7-22x180 | |
| Maks. apkrova | kg | 2000 | 2500 | 3000 | 4000 | |
| Tikslumas | Padėties nustatymo tikslumas (JIS 6338) | Mm | ±0.005/300 | ±0.005/300 | ±0.005/300 | ±0.005/300 |
| Pasikartojantis tikslumas (JIS 6338) | Mm | ±0.003 | ±0.003 | ±0.003 | ±0.003 | |
| Automatinė įrankių keitimo sistema | Įrankių dėtuvės talpa | Diskas 24T | Diskas 24T | Diskas 24T | Diskas 24T | |
| Įrankio rankenos tipas | BT40/BT50 | BT40/BT50 | BT40/BT50 | BT40/BT50 | ||
| Įrankio keitimo laikas (TT) | sek | 2 | 2 | 2 | 2 | |
| Max.įrankio skersmuo / gretimo įrankio skersmuo | Ø75/Ø150 | Ø75/Ø150 | Ø75/Ø150 | Ø75/Ø150 | ||
| Maks. įrankio ilgis | mm | 350 | 350 | 350 | 350 | |
| Maks. įrankio svoris | kg | 20 | 20 | 20 | 20 | |
| Kita | Grynasis svoris (apie) | Kg | 10000 | 13000 | 12000 | 20000 |
| Aušinimo skysčio talpos sumažinimas | L | 400 | 400 | 400 | 400 | |
| Tepalinės alyvos bako talpa | L | 3 | 3 | 3 | 3 | |
| Maitinimas | KVA | 35 | 35 | 35 | 35 | |
| Oro slėgio įrenginio slėgio poreikis | Par | 6 | 6 | 6 | 6 | |
| Išoriniai matmenys (IxPxH) | mm | 6200x3900x3000 | 7250x4200x3200 | 7450x4200x3200 | 10000x4900x3200 | |
